Manual de Protocolo Técnico: Substituição de Displays de Alta Precisão (Protocolo Bandeira Azul)
1. Introdução à Filosofia do Protocolo Bandeira Azul
A transição de um “trocador de peças” para um técnico de alta performance exige mais do que habilidade manual; exige uma mudança de paradigma mental. O Protocolo Bandeira Azul, estabelecido pela linhagem de elite da Old School Team – Telecélula Academy, define o padrão de excelência em microeletrônica de smartphones. Este protocolo não é uma sugestão, mas um rito obrigatório que diferencia o profissional medíocre do especialista de elite, elevando drasticamente o valor percebido pelo cliente e a segurança jurídica do laboratório.
Nesta filosofia, contrastamos o sucesso operacional com o risco negligente: a Bandeira Azul representa o rito de processos validados, segurança e longevidade do hardware; a Bandeira Vermelha simboliza o improviso, o uso de insumos de baixa qualidade e práticas que resultam em prejuízo e retornos de garantia. A excelência técnica é uma disciplina que começa na preparação rigorosa e termina na entrega de um dispositivo cuja integridade interna supera, muitas vezes, o padrão original pós-reparo.
2. Preparação Estratégica e Ferramental de Elite
A performance em bancada é diretamente proporcional à qualidade do setup. O técnico de elite proíbe o uso de componentes genéricos sem procedência. É imperativo o uso de telas de marcas homologadas como WEFIX, Wikipe ou NN, que garantem fidelidade de cores, taxa de atualização e consumo energético de fábrica.
Insumos e Hardware Obrigatórios:
- Insumos Químicos: Cola IB7000 (transparente e preta), álcool isopropílico com pureza absoluta de 99.8% (Implastec), pasta térmica Implastec (obrigatória para dissipação em CPUs de alta performance) e fita Kapton.
- Hardware de Suporte: Manta de aquecimento com timer digital, kit de espátulas (carbono, plástico e cerâmica), ventosas de precisão e organizadores de parafusos em formato de Mosaico.
- Pesquisa de Inteligência: Antes de qualquer intervenção, é obrigatório realizar uma busca por “Teardown + [Nome Técnico]” e “Disassembly + [Nome Técnico]” para mapear zonas de risco e componentes proprietários.
O Fator “Nome Técnico”: Jamais identifique um aparelho pelo nome comercial (ex: iPhone 15). Exija a identificação pelo Nome Técnico de Engenharia (ex: SM-S921… ou A3106). Isso evita erros críticos de logística e incompatibilidades de hardware entre diferentes regiões globais (US vs. Brazil), garantindo que o layout interno da PCB corresponda ao componente adquirido.
3. Análise Prévia e Checklist Diagnóstico
O checklist de entrada é o seu escudo jurídico e técnico. O diagnóstico deve ser cirúrgico, identificando falhas que o cliente pode desconhecer ou omitir.
Itens Críticos do Checklist:
- Integridade da Bateria: Identifique baterias inchadas ou com ciclos esgotados. Uma bateria deformada exerce pressão física na nova tela de dentro para fora, causando manchas (“nuvens”) ou quebras espontâneas após o fechamento.
- Sensores e Biometria: Realize testes rigorosos de Face ID, biometria sob a tela e sensores de proximidade/luminosidade (ALS).
- Nota de Proteção IP68: É mandatório informar ao cliente, via termo de recebimento, a perda irreversível da vedação original de fábrica. Embora o Protocolo Bandeira Azul restaure a vedação contra poeira e respingos com selantes de alta performance, a certificação de imersão total é anulada na abertura.
4. Protocolo de Abertura e Desmontagem Segura
A abertura é uma operação de precisão térmica. O objetivo é descolar o display sem degradar as camadas orgânicas do OLED ou contaminar periféricos sensíveis.
Parâmetros de Execução:
- Segurança do Vidro: Em telas com fissuras ou estilhaçadas, aplique obrigatoriamente fita adesiva larga (Durex) sobre toda a superfície antes do aquecimento. Isso impede que estilhaços de vidro contaminem o chassi interno e protejam a integridade física do técnico.
- Termodinâmica: Aquecimento controlado entre 80°C e 90°C por exatamente 3 minutos na manta.
- Zonas Proibidas: É terminantemente proibida a inserção de espátulas (especialmente metálicas) na parte inferior de dispositivos modernos, onde residem os flex cables da matriz. O lift deve ser feito pelas laterais, ganhando território milímetro a milímetro.
- Mapa de Parafusos (Mosaico): O “Long Screw Damage” é uma falha fatal. Em iPhones, um parafuso invertido pode perfurar trilhas internas da PCB. O uso do mapa físico (Mosaico) é um requisito legal e técnico de segurança absoluta.
5. Proteção da PCB e Gerenciamento de Energia
Tensões residuais em capacitores são assassinas silenciosas de semicondutores. A desconexão da bateria é o “Passo Zero” após a remoção das blindagens.
Procedimento de Dissipação:
- Desconecte a bateria utilizando apenas ferramentas não condutivas (cerâmica ou plástico).
- Pressione o botão Power por exatamente 20 segundos. Este procedimento é vital para dissipar a energia acumulada nas linhas de dados MIP e nos circuitos do Face ID, prevenindo curtos-circuitos catastróficos durante a manipulação dos flexes do display.
6. Especificidades Técnicas: Apple IC, True Tone e Modelos EDGE
O hardware moderno exige intervenções de nível Master para manter a originalidade das funções de software e hardware.
- Zonas Zero Touch (Face ID): O Dot Projector e a Câmera Infrared são extremamente sensíveis. Proteja-os imediatamente com fita Kapton. Atenção: Uma única gota de álcool isopropílico ou a contaminação por oleosidade da pele nestes componentes desativará o Face ID permanentemente.
- Transplante de IC (Série 11 em diante): Para eliminar a mensagem de “tela não genuína”, remova o IC driver do display original. Utilize obrigatoriamente solda de baixa fusão (138°C) para o reballing. O uso desta liga é estratégico para a proteção térmica do flex cable, que é altamente sensível ao calor de soldas padrão.
- True Tone e ALS: Transplante o sensor ALS para manter o brilho automático e utilize programadoras (V1S Pro ou similar) para gravar os dados da EPROM original na nova tela.
- Modelos EDGE: Telas curvas exigem alinhamento lateral rigoroso no bezel. A colagem deve ser feita com pressão controlada para evitar vazamentos de luz.
7. Montagem e Protocolo de Colagem Profissional
A montagem final é onde a engenharia encontra a estética. Um aparelho reparado sob a Bandeira Azul deve ser indistinguível de um novo.
- Gerenciamento Térmico: É mandatória a aplicação de pasta térmica Implastec nas zonas de dissipação do chassi, mesmo que o fabricante original não a tenha incluído. Isso garante a longevidade da CPU sob o novo display.
- Técnica de Contato (Telas sem Aro): Aplique a cola IB7000 tanto no aro quanto no display. Respeite o tempo de cura parcial (3 a 5 minutos) antes de realizar a união. Esta técnica de contato impede que o adesivo escorra para o backlight ou sensores.
- Limpeza Estrutural: Utilize flanela de microfibra para remover 100% das impressões digitais e resíduos de fluxo antes do fechamento das blindagens.
8. Controle de Qualidade e Testes de Estresse
O padrão “Old School Team” exige que o aparelho suporte o uso severo antes de ser liberado.
Roteiro de Validação:
- Diagnóstico de Engenharia: Utilize códigos (Ex: *#0*# para Samsung) para testar touch (todos os quadrantes), pixels mortos e biometria.
- Teste de Estresse Térmico: Execute aplicativos como 3D Mark por 10 minutos. O dispositivo deve manter a estabilidade térmica e a resposta de toque sem variações, validando a aplicação da pasta térmica e a integridade da nova tela.

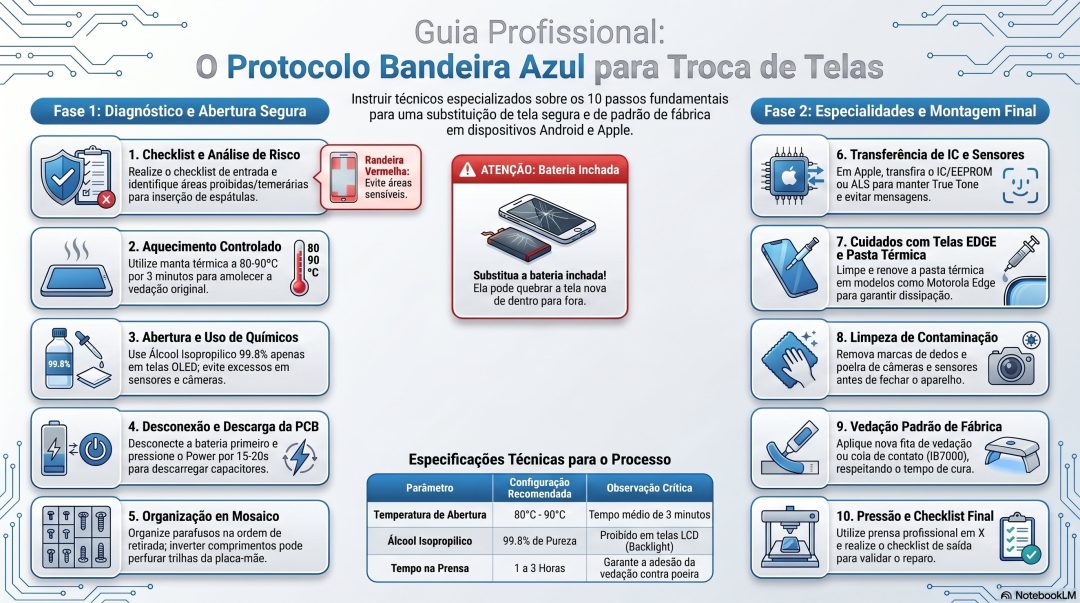

9. Tutorial: Os 10 Passos de Ouro para a Troca de Tela
- Identificação Técnica: Confirme o modelo pelo código de engenharia (ex: SM-S921…).
- Mapeamento de Riscos: Pesquise “Teardown” e identifique as pegadinhas do modelo.
- Segurança de Superfície: Aplique fita larga em telas trincadas para conter estilhaços.
- Termodinâmica: 80-90°C na manta por 3 minutos cronometrados.
- Lift Seguro: Use espátulas plásticas. Proibido inserir ferramentas na parte inferior dos flexes.
- Blindagem Imediata: Proteja o Face ID com fita Kapton imediatamente (Cuidado com a oleosidade).
- Descarregamento da PCB: Bateria desconectada + Power por 20 segundos.
- Transplante Master: Realize o reballing do IC com solda 138°C para proteger o flex.
- Gestão Térmica: Aplique pasta térmica Implastec no chassi antes de assentar a tela.
- Cura de Contato: Aplique IB7000, espere 3-5 minutos de cura parcial e feche o dispositivo.
10. Checklist de Finalização e Entrega
O selo de aprovação do Protocolo Bandeira Azul depende da conformidade com a tabela abaixo:
| Componente Testado | Padrão Bandeira Azul (Status Esperado) |
|---|---|
| Vedação de Luz | Ausência total de frestas ou vazamento de luz nas bordas. |
| Alinhamento de Câmera | Centralização perfeita sem resíduos de poeira ou digitais. |
| Resposta de Biometria | Resposta ágil e calibração de software validada. |
| Dissipação Térmica | Estabilidade em teste de estresse (3D Mark) com pasta térmica aplicada. |
| True Tone / ALS | Funcionalidade ativa e brilho automático responsivo. |
| Software Status | Ausência de mensagens de “Peça Desconhecida” (via transplante de IC). |
| Limpeza Estrutural | Chassis e blindagens livres de fluxo, marcas ou oxidações. |
