Sem Imagem - SMARTBOARD - (7 EM 1) - ANDROID E APPLE: RFFE, ISMB, DIODE, I2C, BUCKS, SPI, SMB+DIODE PAINEL WI-FI!

Ferramenta para diagnostico de falhas em smarphones e iphones, iSMB digital, Barramentos I2C, SPI e Bucks.

SMARTBOARD - (7 EM 1) - ANDROID E APPLE: RFFE, ISMB, DIODE, I2C, BUCKS, SPI, SMB+DIODE PAINEL WI-FI!

Você precisa estar logado para qualificar!

De: ~~R$ 999,00~~ $ Quer Desconto? $

⚠️ Não nos responsabilizamos por erros de digitação!

ESTAMOS SEM ESTOQUE DO PRODUTO!

Previsão: Sem previsão chegada!
Mais informações 31 2112 3200

CTAT13391 NCM 90303100
% Baixou o Preço

Frete Grátis Brasil!

Produto Original

31 983-415-121

31 984-774-661

31 985-627-113

31 2112-3200

Atalhos Úteis do Produto

Você também vai gostar

PAR DE PONTAS DE PROVA PARA CIC, PADRÃO BNC ORIGINAIS!

R$346,00

MULTÍMETRO DIGITAL AUTOMÁTICO COM FREQUÊNCIA, CAPACITÂNCIA KAISI K-890N TRUE RMS

R$250,00

MULTIMEDIDOR TIPO C, TESTE VOLTÍMETRO E AMPERÍMETRO, MEDIDOR DE CORRENTE

R$89,00

MULTIMEDIDOR USB TESTE VOLTÍMETRO E AMPERÍMETRO, MEDIDOR DE CORRENTE, TEMPODETECTOR DE CARGA KMS-20

R$62,40

Vídeo Youtube.com/TELECELULA Relacionado

Diferenciais que só a Telecelula Tem

GARANTIA DE FÁBRICA
90 dias de garantia contra defeitos de fabricação.
MANUAL DE UTILIZAÇÃO EXCLUVISO
Disponível em idioma Português ou Inglês

SISTEMA DOWNLOADS ☁️

◾ 90 dias de acesso inrrestrito ao sistema de downloads telecélula, clique aqui para maiores informações sobre o atendimento e condições do suporte!
◾ Exclusiva plataforma de downloads Apple.
◾ Centenas de treinamentos e apostilas exclusivas telecélula.
◾ Milhares de diagramas técnicos, manuais de serviço técnico completos nível 2, nível 3 e nível 4 dos mais importantes fabricantes de smartphones.
◾ Centenas de vídeo aulas sobre desmontagem, frp e muito mais!
◾ Acesso inrrestrito ao sistema de análise de PANIC FULL, 🍭Telecélula iPanic.
◾ Acesso completo ao sistema de DOWNLOADS do site Telecélula onde estão disponibilizados os principais FIRMWARES, DOWNGRADES, REPAROS DE TOUCH, DESBLOQUEIO, FRP (CONTA GOOGLE), ROOT, COMBINANTION, ENGENNERING MODE, FIRE HORSE do mercado atual de Smartphones.
◾ Completa e sem igual base de conhecimento com tutoriais e vídeos disponibilizados JUNTO DOS ARQUIVOS através do BLOG TÉCNICO TELECÉLULA OLDSCHOOL

Informações Gerais

SmartBoard Telecélula Produto Utilizado na Reparação de Placas Eletrônicas em Geral, Smartphones (APPLE & ANDROID), tablets, mac, notebooks, etc...

FUNÇÕES DO SMARTBOARD, O ÚNICO (7 em 1):

1-RFFE = Verificar comunicação de controle entre circuitos de RF FRONT END.

2-iSMB = SMARTBOX Digital 100% compatível com as medições do Análogo e novas funções implementadas;

3-I2C = Barramento de Controle entre Master e Slaves, por 2 fios SDA e SCL, com detalhes de CIs e periféricos, barramento de tensão de 1.8V;

4-Buck = Testador de Indutores (in circuit) para Macbook e Notebook;

5-Diode Mode = Teste de SemiCondutor;

6-iSMB + Diode Mode.
7-SPI (em demo teste).

Para as funções acima não necessita conexão Internet.

Características Técnicas Main Board e Service Board V2.0:

Placa principal e Placa de Serviço de ALTA QUALIDADE.

Conexão WI-FI para exclusivo PAINEL DE WI-FI, permite compartilhar a tela de medições, para algumas funcionalidades.

Slot de Dados para Medições barramentos i2C e RFFE.

Slot de Dados SPI, (SERVICE).

Slot de Expansão ( SERVICE), Updgrade Futuras de Software e Hardware.

Opera com Bateria interna (recarregável) de larga duração, ou fontes de alimentações fornecidas.

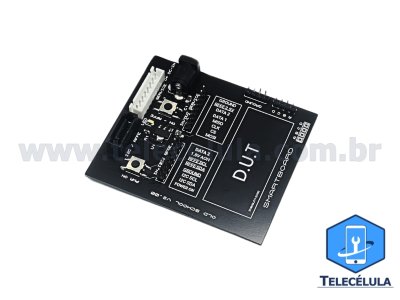

Características Técnicas da Placa Service Board V2.00 (fornecida):

Pinos para medições Barramentos i2C e RFFE, conexão de alta qualidade (SATA)
Pinos para medições Barramentos SPI
Pinos para Expansão Futuras DATA 1 e DATA 2, (GPIO)
Chave ON-OFF para efetuar (SW POWER-ON) da Board, com lógica 0V
AON 1.8V corrente máxima 100mA
Pinos de Testes ( SERVICE), para outras medições em outros instrumentos. 4 pinos
Pinos Extras GND, 4 pinos para aterramento de Pontas de prova DSO/Multímetro/ Fonte.

Características do Software:

Software Auto Explicativo.

Software com Conexão IP tornando possível acompanhar pelo Smartphone, Tablet ou Pc.

Software de Uso intranet com Design Real e interativo.

Sistema de Atualização (UP-DATE) Wireless, sem fio por conexão internet.

Conteúdo do Produto:

01-SmartBoard ATIVADO: RFFE, I2C, ISMB, BUCK, DIODE, SPI (DEMO) DIODE + ISMB;
02-Carregadores Bivolt pino P4 -12Vx 1.0A;
03-Pontas de prova agulha (02 vermelhas e 01 preta);
01-Cabo Sata;
01-Cabo 8 pinos SPI;
01-Nova Placa Service Board V2.00 (implementada em 9/01/2024);
01-Cabo Buck test P2.

01-Cabo Auto RFFE TP. (implementado em 25/09/2025).

Informações Técnicas do Produto

Procedência: Original
Cor Predominante: Não se Aplica
Aplicação: TELECELULA
Sistema/Tecnologia Aplicável: Não se Aplica
Peso: 780 Gramas
Dimensões: 12 x 8 x 7 (larg x alt x prof) em cm
