Manual de Operações: Padrões Profissionais para Laboratórios de Micro Solda

1. Fundamentos e Infraestrutura de Precisão

O laboratório de micro solda não é uma oficina; é um ambiente controlado de alta tecnologia regido por normas industriais. Como Master Instrutor, enfatizo: a conformidade técnica é o único caminho para garantir o Lifetime (tempo de vida) das placas. Ignorar as variáveis ambientais altera o Estado de Agregação das ligas e componentes, invalidando qualquer análise baseada no diagrama em blocos do dispositivo. Se o ambiente não é controlado, o seu reparo nasce com data de validade vencida.

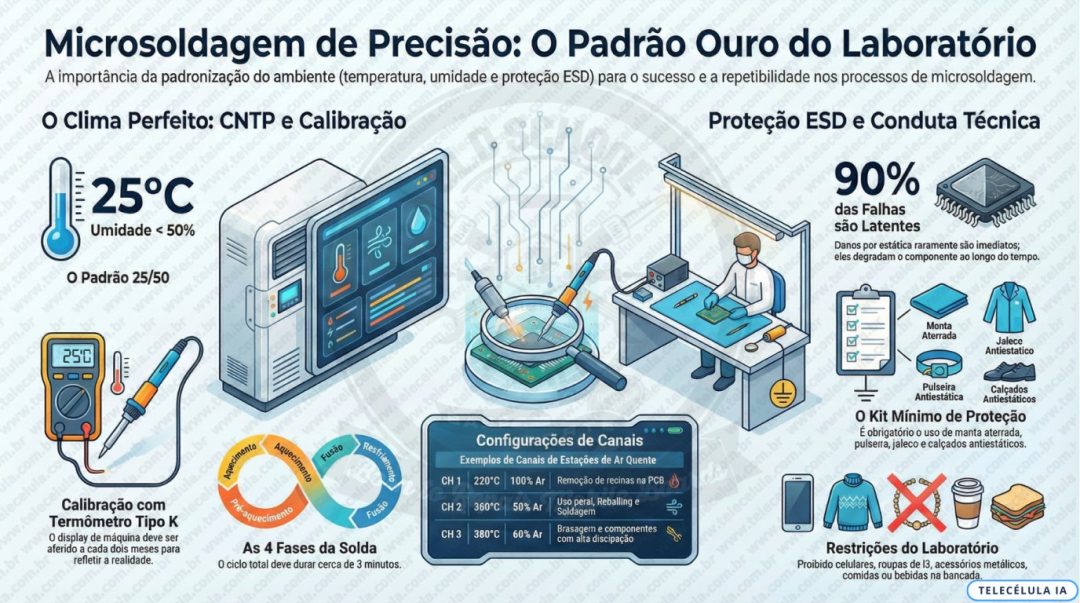

Controle Climático (CNTP)

A operação deve ocorrer estritamente sob Condições Normais de Temperatura e Pressão (CNTP) para estabilizar a molhabilidade dos fundentes:

• Temperatura: Estabilizada entre 24°C e 25°C.




• Umidade Relativa: Jamais deve exceder 50%.

É obrigatório o uso de desumidificadores e ar-condicionado. A umidade é o inimigo oculto que causa oxidação nos pads e o temido efeito popcorn (bolhas) durante o reflow.

Análise de So What?: O Setup Geográfico

O técnico mediano ignora o clima; o especialista ajusta o setup. Em Manaus, a umidade extrema exige desumidificação industrial para evitar que a PCB absorva água. Em Porto Alegre, no inverno (ex: 15°C), o choque térmico é letal. Você deve elevar o ambiente ao room temp de 25°C antes de iniciar o ciclo térmico, caso contrário, a rampa de aquecimento será muito agressiva, resultando em estresse mecânico no substrato.

--------------------------------------------------------------------------------

2. Protocolo Rigoroso de Proteção ESD (Descarga Eletrostática)

A ESD é a natureza invisível do prejuízo. Entenda a estatística do fracasso: apenas 10% das falhas são catastróficas (morte imediata). Os outros 90% são falhas latentes, onde o componente é degradado e falhará nas mãos do cliente. A proteção ESD não é opcional; é o seu seguro contra retornos de garantia.

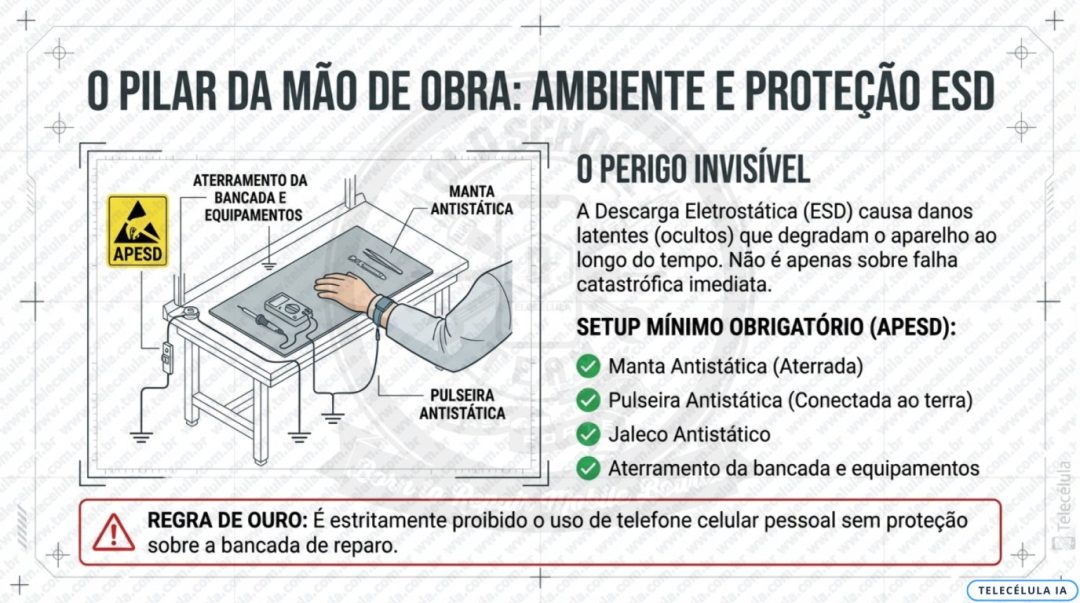

Configuração da Estação ASD (Anti-Static Device)

A conformidade mínima exige:

1. Manta Dissipativa: Composta de polímero dopado. OBRIGATÓRIO: Cabo de aterramento com resistor de 1 M? em ambas as extremidades (na conexão da manta e no ponto de aterramento).




2. Pulseira Antiestática: Com teste de validade em dia e, obrigatoriamente, conectada ao aterramento via resistor de 1 M?.




3. Jaleco Antiestático: Barreira física contra a carga triboelétrica das roupas civis.

Restrições e Proibições: Materiais Críticos

Nota de Indução: O aterramento contínuo é vital porque a eletrização pode ocorrer por simples aproximação. O dreno constante mantém a neutralidade e evita a separação de cargas na PCB.

3. Normas de Conduta Técnica e Vestimenta

No Ambiente Clean, o técnico é o elo mais fraco da corrente. Sem disciplina, a tecnologia é inútil.

Código de Vestimenta e Saúde Operacional

• Jaleco Antiestático e Gorro: Uso permanente para evitar contaminantes e queda de cabelos sobre pads 0201/0402.




• Máscara para Vapores Metálicos (Filtro CMA1): Proteção mandatória contra fumos de solda. A exposição prolongada ao chumbo causa Saturnismo, uma patologia incurável. Proteja sua vida tanto quanto protege a placa.

Mandamentos do Técnico (Comandos Ativos)

1. PROIBIDO comer ou beber na bancada. Resíduos químicos de alimentos destroem a molhabilidade.




2. PROIBIDO o uso de telefones celulares. São fontes de estática e o maior dreno de atenção em micro solda.




3. PROIBIDO conversas paralelas. O foco é cirúrgico.




4. LIMPEZA IMEDIATA: Ferramenta usada é ferramenta guardada. Bancada suja é sinônimo de retrabalho.

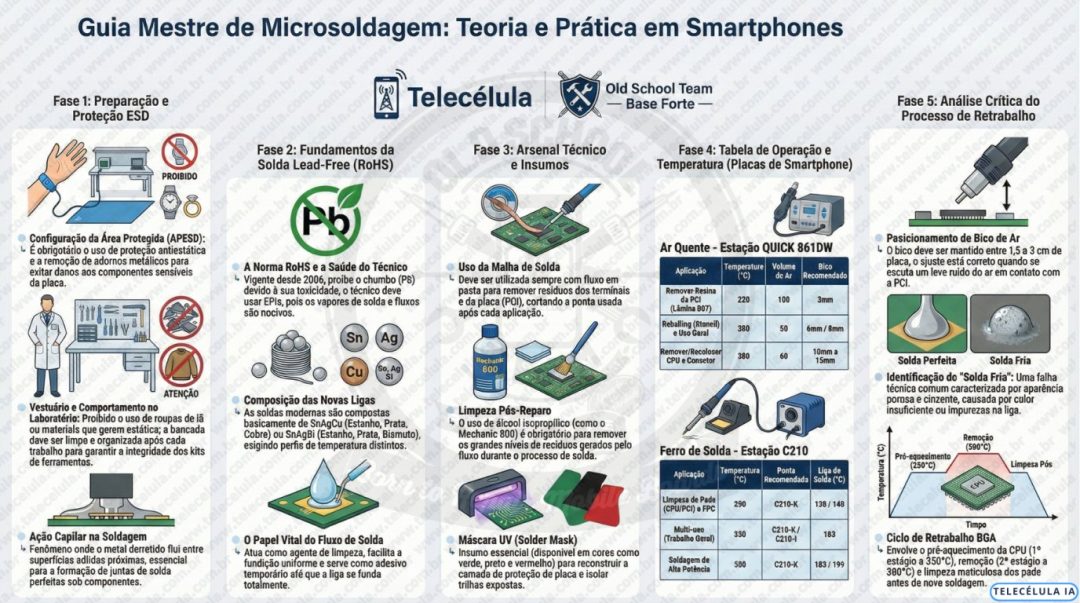

4. Calibração e Padronização de Equipamentos

Confiar no display da sua estação é o primeiro passo para o erro. Para um Yield de 99%, a medição real é o único padrão aceitável.

Calibração Profissional

• Termopar Tipo K: Aferição bimestral da temperatura real no bico.




• Anemômetro: Padronize o fluxo de ar para 4 m/s. Se você usa Sugon ou JBC, não use a escala da Quick; use o anemômetro para encontrar os 4 m/s na sua máquina.

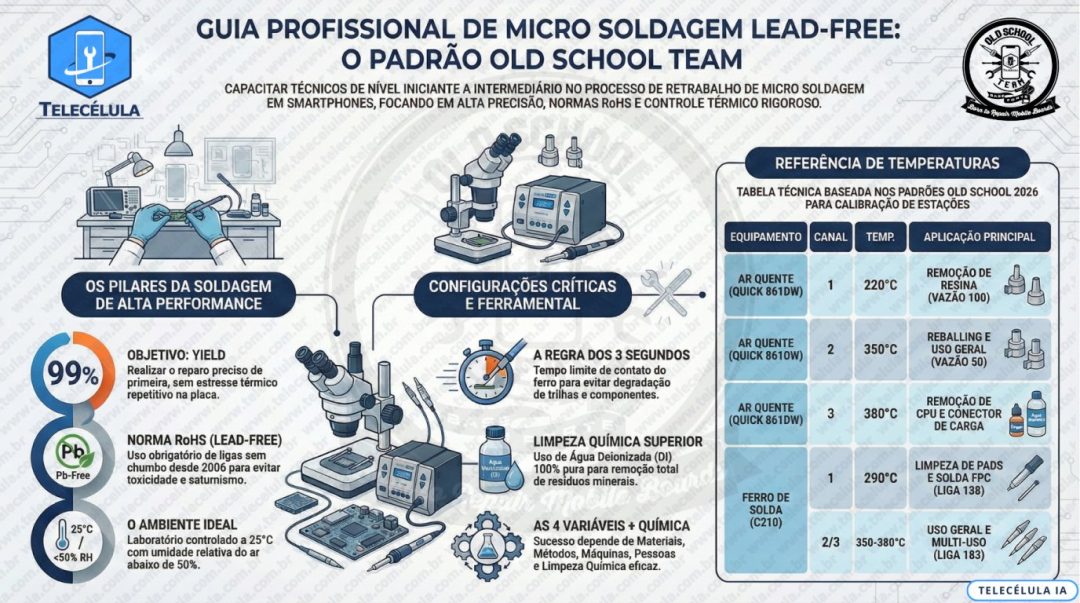

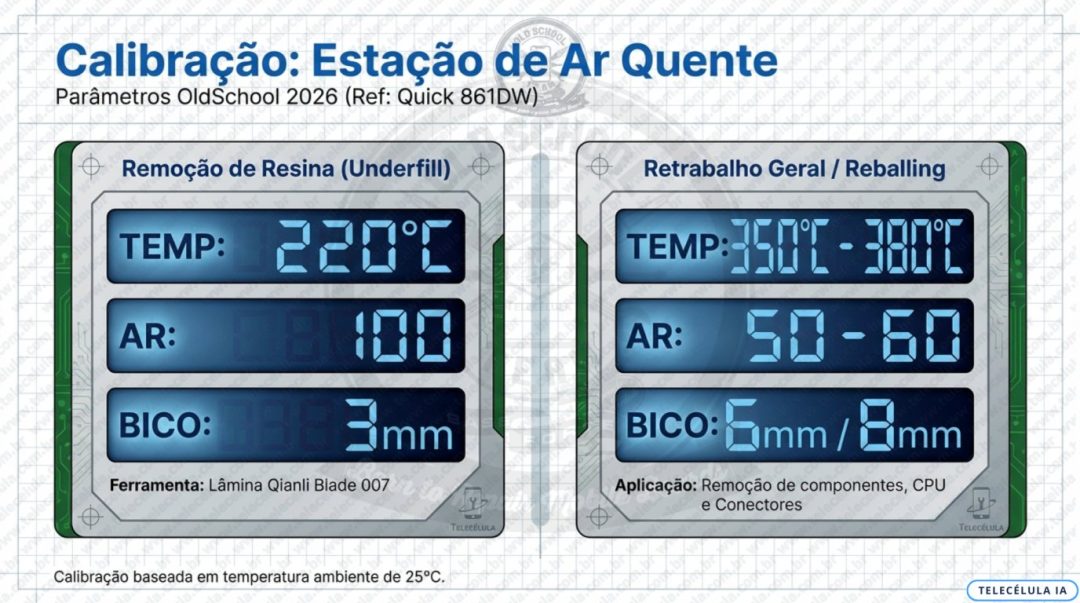

Matriz de Configuração Quick 861 (Referência Master)

Regra de Ouro: Ciclo Térmico

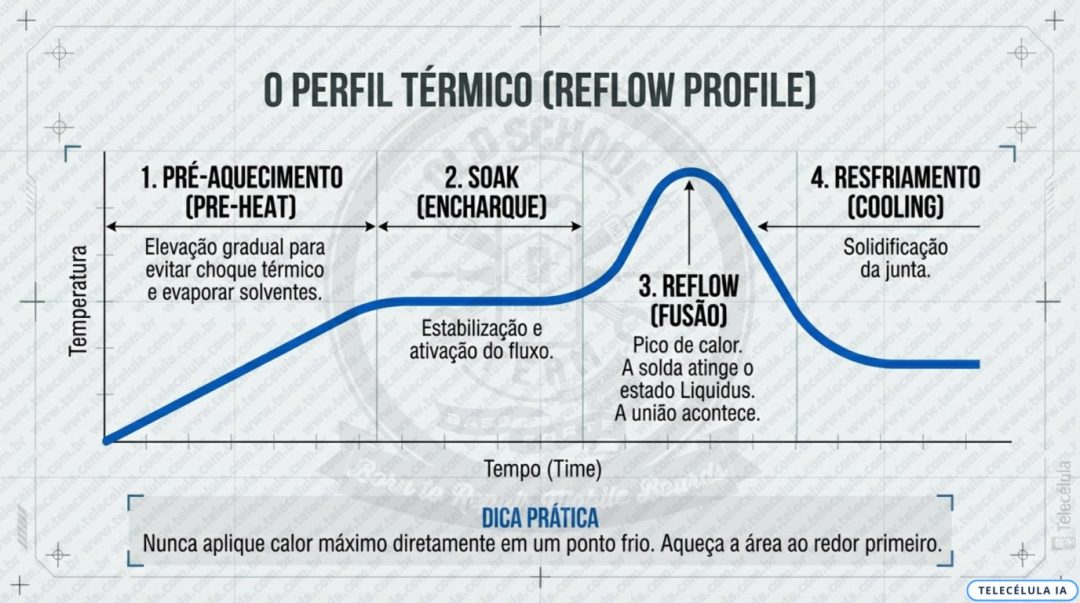

Respeite a relação Temperatura vs. Tempo. O ciclo total (Pré-aquecimento, Soak, Reflow e Resfriamento) não deve exceder 3 minutos. Ultrapassar este tempo inicia a carbonização das camadas internas da PCB.

--------------------------------------------------------------------------------

5. Gerenciamento de Insumos Químicos e Ligas

Trabalhamos em parceria com a excelência. Utilize apenas produtos com padrão de pureza Implastec/Telecélula.

A Tríade Química Profissional

1. Água Deionizada (DI): 100% pura, sem minerais. Dica Master: Use em cubas ultrassônicas e para limpeza de stencils. Imersão de 15 minutos em água DI remove resíduos que o álcool não toca.




2. Álcool Isopropílico (99.8%): Função volátil para limpeza rápida.

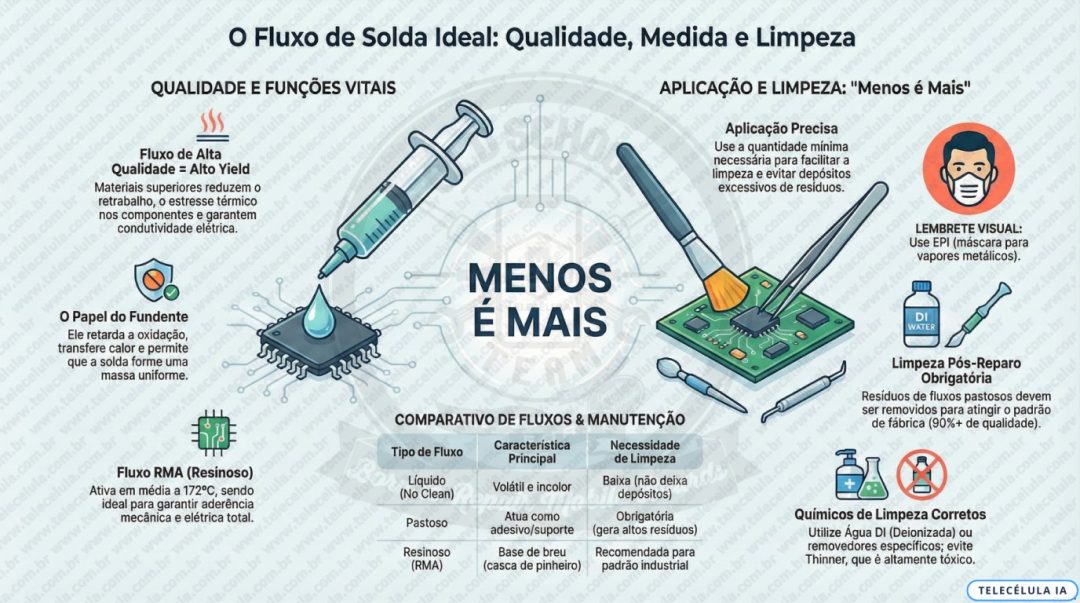

3. Fluxo RMA (Resinoso): A base de Rosin (Pinheiro). Essencial para a molhabilidade e proteção contra reoxidação.




4. Removedor de Fluxo/Cleaner (Implastec): Essencial para acabamento profissional e remoção de oxidações pesadas.

Guia de Ligas Metálicas

• Ligas de Sacrifício (138°C - Bismuto): Use apenas para baixar o ponto de fusão durante a remoção ou em componentes sensíveis (EPROMs/FPCs). Nunca use em CPUs ou componentes de alta corrente.




• Liga Padrão (183°C - SnPb): Alta molhabilidade e resistência mecânica.




• Liga de Alta Performance (217°C - Prata/Índio): O benchmark de qualidade original (Dura Fuser). Resistente a mais de 2.000 impactos; use para reparos de nível III que exigem durabilidade extrema.




• Stencil: Exija espessura de 0.12mm. Menos que isso deforma; mais que isso causa pontes de solda.

--------------------------------------------------------------------------------

Checklist de Check-out (9 Pontos Obrigatórios)

A qualidade técnica é a sua melhor propaganda. Não entregue o dispositivo sem validar:

1. Verificação de IMEI: Conferência eletrônica vs. Label física.




2. Energização/Desligamento: Teste de ciclos de boot.




3. Interface do Usuário: Teclado, Display, Touch e Leds.




4. Aplicativos Multimídia: Câmeras, sensores e vibra.




5. RF RX: Teste de nível de recepção de sinal.




6. RF TX: Teste de potência de transmissão (Modo TX Ativo: 230-350 mA).




7. Áudio: Microfone (protegido?), alto-falante e viva-voz.




8. Gestão de Energia: Teste de carga em modo ON e OFF.




9. Corrente em Standby: Consumo em repouso dentro dos padrões do fabricante.
